工頻磁場由導體中的工作頻率電流產生。工作頻率磁場低、波長長的特點。其試驗波形為工頻正弦波，會對各種電氣和電子設備產生不同程度的影響。工頻磁場抗干擾試驗可用于評估家用電氣和電子設備在工頻（連續和短時間）磁場中的性能，特別適用于計算機監視器、電表等磁場敏感設備的磁場抗干擾性能評估。

工頻磁場抗干擾試驗的測試儀器包括一個感應線圈來產生磁場，以及一個工頻勵磁電源來提供感應線圈電流。

1.定義

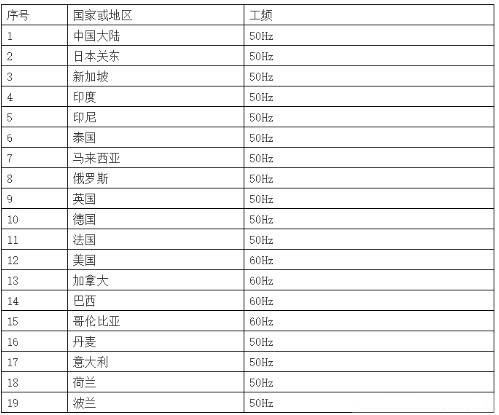

工頻就是一般的市電頻率（工業用電頻率），在我們國家是50Hz，而一些國家采用60Hz。

工頻磁場是工頻電場感應出來的電磁場，主要由道題中的工頻電流產生的，或極少量的由附近的其它裝置（如變壓器的漏磁通）所產生的。

1.1 PFMF騷擾特點

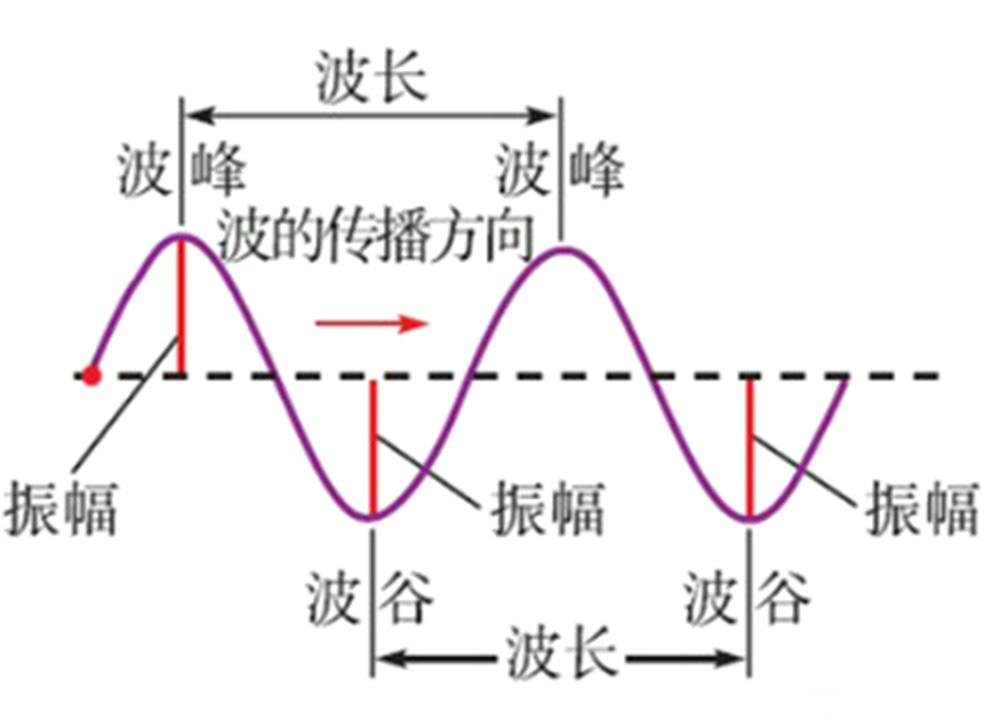

V=fλ其中V是波速,f是頻率,λ是波長。

工頻磁場的特點是低頻(50)Hz），V它是一個恒定的值，具有較長的自然波長。正常情況下，工頻電流產生的磁場相對穩定，磁場強度較小。然而，在故障或緊急情況下，電流產生的磁場不穩定，磁場遷移相對較大。然而，持續時間相對較短。這也是以下試驗等級劃分的基礎之一。

1.2目的

本次檢查的目的是檢查電子、電氣設備在受到此類磁場干擾影響時的性能，即系統、設備對工頻磁場的抗干擾程度。

2.試驗等級

穩定持續和短時作用的磁場試驗等級的優先選用范圍如下：

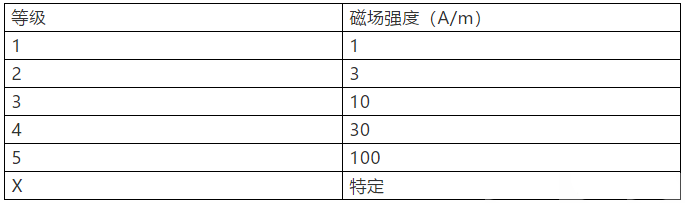

穩定持續磁場試驗等級：

磁感應強度用A/m表示，1A/m相當于自由空間的磁感應強度為1.26μT。

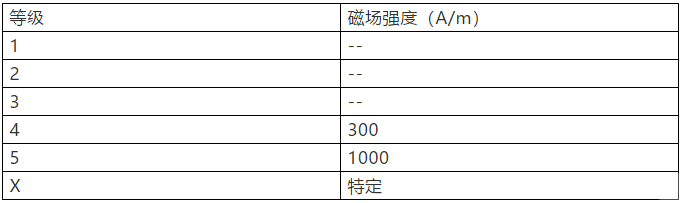

1s-3s的短時試驗等級：

通常根據實際安裝和環境條件進行選擇PFMF試驗等級：

第一級：具有電子束的敏感裝置，以監視器、電子顯微鏡為代表的環境水平。

二級：以工業區、醫院和辦公室為代表的環境保護良好。

第三級:以環境保護為代表的商業區、控制樓、高壓變電站的機房

第四級:以重工業廠礦和高壓變電所控制室為代表的典型工業環境

第五級:以電廠為代表的重工業廠礦開關站和惡劣的工業環境

3.測試布局

PFMF試驗的基本配置包括接地參考平面（GRP），受試設備（EUT），感應線圈和工頻磁場發生器。

幾乎所有的電磁兼容測試都用于GRP所有要求如下：材料為0.25mm如果使用其他金屬板，上述銅板或鋁板的最小厚度為0.65mm，GRP最小尺寸為1m*1m，但如果EUT如果長度或?qū)挾却笥诖酥担瑒t至少應調整為相應值，即，GRP最終的尺寸取決于EUT同時，大小GRP與實驗室的安全連接；

EUT應放置于GRP上，其間使用0.1m厚絕緣支撐，EUT外殼通過自己的接地端子和接地端子GRP連接，所有電纜(如滿足)應為1m長度暴露在磁場中，如果使用濾波器，則應連接到距離EUT1m遠處的電纜，濾波器和GRP相連。

感應線圈應放置在離實驗室墻壁和其他磁性物體至少1至少1m遠處，感應線圈在做水平極化場試驗時，GRP線圈的一部分可以作為線圈的底邊。

測試用電流發生器應放置在距離線圈不超過3處m在遠處的位置，其一端應與GRP相連。

在測試過程中，線圈應能夠包圍測試設備，其尺寸應使線圈與測試設備外殼之間的最小距離等于考慮的測試設備尺寸的1/3。對于大型設備，相對較大，感應線圈可以通過“C”形截面或“T”為了有足夠的機械穩定性，形狀截面由導體制成。試驗體積由線圈的試驗面積(每條邊的60%╳60%乘以高度(50%對應較短的線圈)來決定。

4.測試計劃的內容

確保電磁條件(實驗室背景電磁場應至少比所選測試等級低20個dB，否則，應在法拉第籠中進行試驗）和氣候條件(溫度15-35)℃，相對濕度25%-75%，大氣壓力86-106kPa）滿足要求。

確定試驗磁場的類型(穩定持續或短時間)，確定試驗等級。

EUT預校驗正確操作：

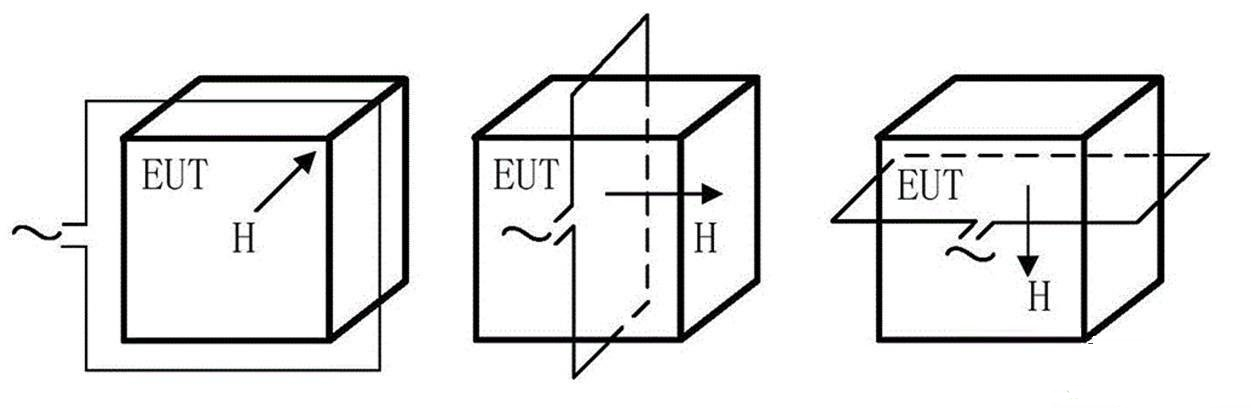

試驗:以臺式設備為例，應采用浸入法EUT進行試驗，EUT應根據實際使用要求放置和連接，并放置在磁場線圈的中心進行測試EUT在不同極化方向的磁場中暴露的抗干擾性能應使線圈旋轉90次三次°然后做同樣的試驗，即X，Y，Z每個方向的持續時間一般為300s，時間可以根據實際情況進行調整。對于一些大型設備或系統，不需要將其全部放置在磁場中，只需將系統中的敏感裝置放置在磁場中心進行單獨測試。

5.評估試驗結果

試驗結果應根據受試設備的功能喪失或性能降低進行分類。相關性能水平由設備制造商或?qū)嶒?yàn)需求方確定，GB17626.建議按以下要求進行分類：

在制造商、委托人或買方規定的限值內，性能正常；

功能或性能暫時喪失或降低，但騷擾停止后可自行恢復，無需操作者干預；

暫時喪失或降低功能或性能，但需要操作人員的干預才能恢復；

因設備硬件或軟件損壞或數據丟失而無法恢復的功能喪失或性能降低。

一般來說，a項是合格的，c，d項目不合格，b項目需要根據設備的使用情況&客戶協商判斷是否合格。

6.測試設備

PFMF測試儀器包括用于產生磁場的感應線圈和用于提供感應線圈電流的工作頻勵磁電源和用于提供感應線圈電流的工作頻勵磁電源GRP(參考接地版)以及磁場探頭、電子電度表等輔助設備。

技術參數要求如下：

穩定連續工作時的輸出電流范圍：1A-100A，除以線圈因子；

輸出電流范圍：300A-1000A，除以線圈因子；

總輸出電流畸變率小于8%；

正弦波形輸出電流波形；

工作時間短：1-3s；

感應線圈有三種形式：

(1)，方形感應線圈，標準邊長為1m，場強允差在±3.0dB以內，可容EUT尺寸為0.6m*0.6m*0.5m（l*w*h）；

(2)方形雙感應線圈又稱赫姆霍茲線圈，標準邊長為1m，兩線圈距離0.8m，場強均勻度優于±0.2dB；

(3)，對于大型柜式設備，根據EUT定制線圈，為了保證均勻性，線圈的每一邊都到達EUT在水平和垂直方向上，外殼的最小距離為0.2m和0.3m。

7.舉例

以某三類醫療器械為例，根據實際安裝和環境條件可以判斷工頻磁場試驗等級為2級，即采用3級A/m磁場強度，這是基于當前的YY050判斷是0505-2012IEC300601已經規定采用3001A/m試驗的磁場強度，國內尚未及時轉換，試驗布置如下：
