頻譜分析儀默認單位dBm，是功率電平值；EMI測量接收機默認單位dBμV，是電壓電平。為什么使用不同的測量單位？除了單位不同，這兩種儀器對同一個信號的測量值如何換算，如果在儀器上設置成一致的單位，讀數是否能夠一致？產生這些疑問的原因在哪里？

頻譜儀與EMI接收機測量值解析

功率譜指的是信號在每個頻率分量上的功率，頻譜其實是一個幅度譜，是信號在各個分量上的電壓幅度，所以功率就是電壓的平方再除以電阻值。

頻譜儀的"頻譜"實際是"功率譜"，默認使用功率單位dBm；根據各種EMC標準，要求EMI接收機測量每個頻率點的電壓值，默認使用電壓單位dBμV。

頻譜分析儀

頻譜儀和EMI測量接收機都采用超外差式架構，也就是輸入信號經過衰減/放大/混頻/濾波/檢波/數字處理從而獲得測量值，其中檢波獲得電壓值，因此，兩種儀器初始測量獲得的量值對應電壓值。

頻譜儀和接收機默認阻抗50Ω，根據初始電壓值和50Ω阻抗，可以換算其它量值單位。例如，經過簡單換算可知 0dBm = 107dBμV。目前常用的頻譜儀和接收機可以切換設置顯示測試單位，自動換算顯示正確結果，但是需要注意兩種儀器不同的帶寬及其定義方式。

在信號測量領域，"寬度"的定義，無論是脈沖寬度還是帶寬，測量點都是在峰頂線性幅度-50%的位置。頻譜儀的RBW分辨率帶寬是-3dB帶寬，因?yàn)轭l譜儀測功率值，10lg(0.5)=-3dB；EMI接收機的中頻帶寬-6dB帶寬，因?yàn)槭菧y電壓值，20lg(0.5)=-6dB。而且，在CISPR標準規定中，EMI接收機的-6dB中頻帶寬需要根據頻率選擇200Hz/ 9kHz/ 120kHz/ 1MHz。

當輸入信號CW連續波時，同樣單位情況下，兩種儀器的測量值是一致的；如果是寬帶信號輸入，由于帶寬定義方式不同，兩者測量值有差異；如果將兩者的帶寬和定義方式采取相同的設置，任意輸入信號，在沒有其它頻率的大信號伴隨輸入信號的情況下，兩種儀器測量值一致。

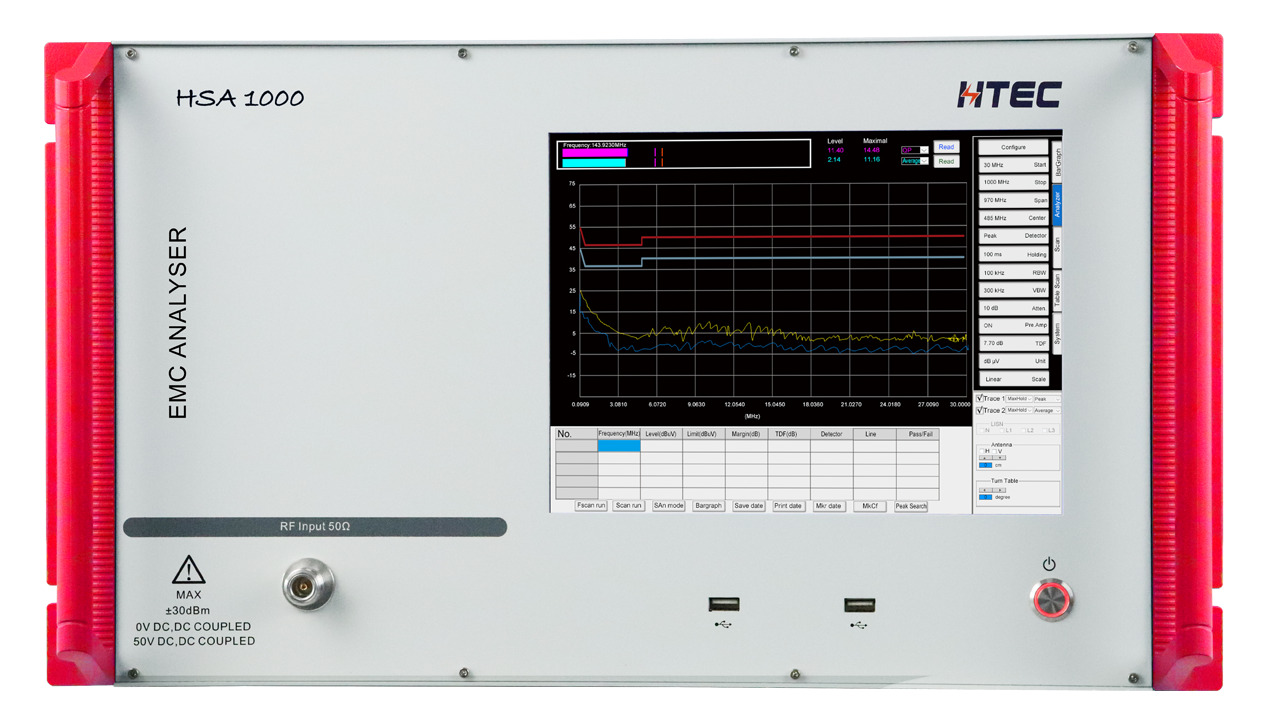

EMI測量接收機

當輸入信號伴隨其它頻率的大信號時，頻譜儀可能過載，而EMI測量接收機預選器的作用，濾波其它頻率大信號，保持高靈敏度的同時避免過載。預選器除了以上優點，缺點是額外的插損以及濾波器不平坦度帶來額外的不確定度。

DUT阻抗對測試值的影響

頻譜儀和EMI測量接收機的默認儀器阻抗都是50Ω，在測量信號時，默認被測設備DUT端口阻抗也是50Ω。當DUT的阻抗不是50Ω且偏離很大時，讀數值僅代表輸入信號在50Ω儀器內阻上的電壓，如果想要獲得DUT輸出電平值，需要在已知DUT輸出阻抗的情況下，通過分壓系數計算。

頻譜儀I/Q數據如何計算信號功率

在遠程控制頻譜儀讀取I/Q數據以后，新手常犯錯誤：認為信號的功率電平P(dBm)=10·lg(I^2+Q^2)，發現計算結果錯誤，跟實際信號電平值相差約13dB，為什么？

原因是讀取的I/Q數據單位是V，阻抗50Ω，正確的功率計算公式應當是：

P(dBm)=10·lg((I^2+Q^2)/50)+30

這種計算方法適用于所有射頻測量領域的接收機相關數據處理，包括各種頻譜分析儀、EMI測量接收機，也包括矢量網絡分析儀和綜測儀等儀表內的接收機數據處理，包括FFT頻譜分析的對數值處理。
