全電波暗室減少減少外部電磁波信號對測試信號的干擾。同時，電磁波吸收材料可以減少墻體和天花板反射對測試結果的多直徑影響。適用于發射、靈敏度和抗干擾實驗。在實踐中，如果屏蔽體的屏蔽效率可以達到80dB ~  140dB,然后，對外部環境的干擾可以忽略不計，自由空間可以在全電波暗室中模擬。與其他兩個測試場地相比，全電波暗室的地面、天花板和墻壁反射最小，受外部環境干擾最小，不受外部天氣影響。其缺點是測試空間有限，受成本限制。

半電波暗室

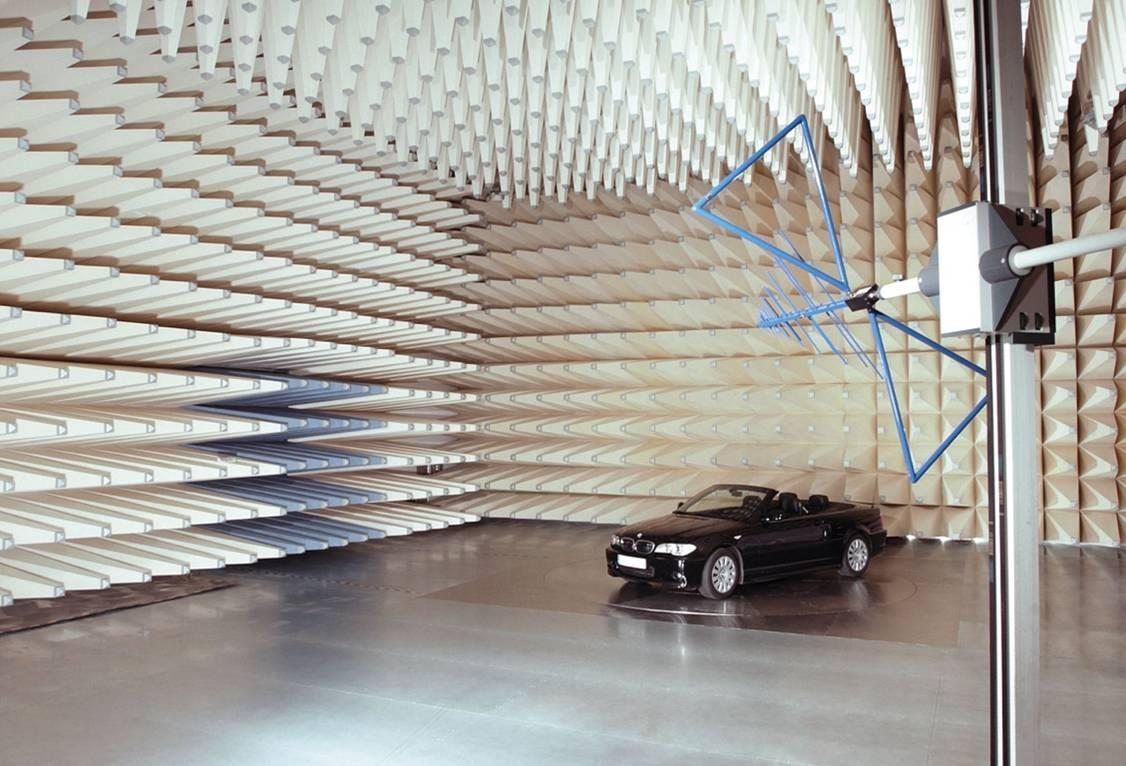

半電波暗室也被稱為電磁兼容暗室。半電波暗室類似于全電波暗室，也是一個屏蔽設計的六面盒，內部覆蓋電磁波吸收材料，不同之處在于半電波暗室使用導電地板，不覆蓋吸收材料。半電波暗室模擬了理想的開放場情況，即場地具有無限良好的導電平面。在半電波暗室中，由于地面沒有覆蓋吸收材料，因此會產生反射路徑，因此接收天線接收到的信號將是直接和反射路徑信號的總和。它目前在國內外都很受歡迎和理想EMC測試地點。因?yàn)檫@個暗室是開闊場的替代場地。因此，開闊場的標準測量方法得到充分利用。

開闊場（openareatest,OAT）它是一個橢圓形或圓形的試驗場地，平坦、開放，電導率均勻，沒有任何反射器。理想的開闊場地面具有良好的導電性，面積無限，在30處MHz~1000MHz在接收天線之間接收的信號將是直接和反射路徑信號的總和。然而，在實踐中，雖然可以獲得良好的地面?zhèn)鲗?dǎo)率，但開放場的面積有限，可能導致發射天線和接收天線之間的相位差。在發射試驗中，開放場的使用與半電波暗室相同。

下面重點介紹國內常見的半電波電磁兼容暗室：

電磁兼容半電波暗室主要用于測量電磁輻射騷擾和電磁輻射敏感度，而不是電磁干擾的開放試驗場。由于半電波暗室的試驗環境需要模擬開放試驗場的電磁波傳輸條件（即電磁波傳輸時只有直射波和地面反射波），因此暗室的尺寸應基于開放試驗場的結構要求，一般分為10個標準m法，5m法和3m法等。半電波暗室種類繁多，在功能、結構形式、材料選擇、安裝形式等方面存在較大差異。但是，采用哪種方案，主要取決于用戶所需的測試類型、被測物的空間大小、測試水平等。首先，我們應該明確測試的頻率范圍，無論是軍事標準測試還是民用標準測試，制造商的內部預兼容和診斷測試，還是第三方認證測試；其次，我們應該明確測試對象可能占用的最大空間，實驗室的主要應用標準，其自身的財務狀況和未來可能的擴展升級需求，從而選擇合適可行的測試場地和儀器設備配置方案。

建造半電波暗室可以采用兩種基本方式：組裝式和焊接式

裝配式外殼由成型鋼板（四面由兩個彎曲板制成）和螺栓固定模塊組成。任何相鄰的兩個屏蔽模塊之間都有導電墊，以確保優良的射頻屏蔽和電氣連續性。該方法結構輕，組裝方便，未來維護拆卸方便，施工周期短。

焊接屏蔽系統由焊接在一起的大鋼板組成，形成一個緊密的射頻密封體。焊接包裝的優點是耐用，具有較高的屏蔽性能，但不易拆卸，適合固定場所。由于暗室制造商的屏蔽板類型不同，屏蔽板之間的連接方式和工藝不同，為了確保良好的電氣接觸和密封，應詳細了解和比較屏蔽板及其連接方法，并結合實際施工周期的要求。

建設一個emc實驗室是一循科學設計界面關系的系統工程：測試設備→半電波暗室→母體建筑設計。對于具體項目的實施，順序正好相反，經歷了母體建筑的建設→半電波暗室安裝→試驗設備安裝調試過程。所以，在建造半電波暗室之前，必須先建造母體建筑，包括占地面積、結構承載力、空間大小、供電、供氣、空調、防水等。首先，母體建筑的設計應考慮足夠的天花板高度，以滿足半電波暗室、傳導測試屏蔽室、屏蔽放大器室和其他輔助設施的要求。為了便于暗室的安裝、維護和通風，必須在母體建筑和暗室之間預留足夠的空間。母體建筑的地板主要承擔所有屏蔽體和安裝部分的重量和負荷，也要特別注意。土建地面需要精心鋪設，要求地面波紋度在幾米范圍內不超過幾毫米，還有很高的防潮要求。另外，暗室內的轉臺需要安裝在一定深度的混凝土坑內，地勢較低，必須做好防水處理。在開始安裝暗室之前，通常對承重地面有較高的殘留濕度要求，每個實驗室還應提供接地電阻較低的接地點。由于暗室與母體建筑之間的接口問題較多，國內建筑公司對其中的一些要求基本沒有經驗可供借鑒，因此土建設計單位、建筑單位和暗室制造商盡量進行溝通是非常必要的。

半電波暗室建設涉及幾個方面：

1.電波暗室的大小。

您應該知道您想要建造的暗室是標準的10米半電波暗室或標準的3米半電波暗室或根據您的場地要求定制尺寸的電波暗室；無論電波暗室是否與屏蔽控制室和放大器室相匹配，它們的長度、寬度和高度是多少，以及它們建在暗室的哪個方向。

2.屏蔽門的類型、尺寸和數量。

屏蔽門分為不同類型，如單刀、雙刀和三刀，包括電動、氣動和手動。您應該根據未來測試設備和人員進出的便利性以及屏蔽門的屏蔽性能、耐久性、可靠性、易于維護等因素進行選擇。

3.屏蔽板的類型和連接方式。

由于暗室制造商用于建造暗室的屏蔽板類型不同，因此屏蔽板之間的連接方式和過程也不同。為了保證良好的接觸緊密性和電氣連續性，應注意了解和比較所選屏蔽板與屏蔽板之間的連接方式。

4.屏蔽室的屏蔽性能。

暗室制造商應提供特定的屏蔽性能指標（給出特定值），包括不同頻段（從低頻段到高頻段）的磁場、電場、平面波和微波的屏蔽性能指標。

5.吸波材料。

注意吸波材料的制造商和型號（包括鐵氧體吸波材料和尖裂吸波材料）；注意吸波材料的組成及其耐高溫、高濕度和阻燃性能；了解不同頻帶中各種吸波材料的長期變形和吸波性能，了解其在暗室中的鋪設方法、位置和功能。

6.電源線和信號線濾波器。

考慮未來暗室的電源類型及其最大功率，如測試設備、測試設備、輔助設備和照明系統是否應使用380v，220v，110v交流電壓,是否有測試和測試設備需要直流電源,它們的數量是多少,是否有特殊的測試設備和輔助設備需要一個特殊的過濾器,等等,這些都需要考慮,以便供應商提前準備這些電源線和信號線濾波器。

7.信導板和波導通風窗。

暗室需要安裝波導通風窗，與排氣扇或空調系統連接。注意波導通風窗的頻段設計，其屏蔽性能應符合屏蔽室的屏蔽性能。導板用于安裝端子或信號接口，不能通過屏蔽墻直接安裝；導板的安裝數量、位置和端子的數量和類型應與測試設備供應商討論。

8.火災報警裝置和照明設施。

注意選擇不會產生任何無線電干擾的照明設施；安裝火災報警裝置不應影響暗室的性能。

9.暗室自動化裝置

暗室內的自動裝置包括天線升降塔、轉盤和監控系統，以及可以控制它們的控制器。天線升降塔的選擇應考慮制造商、模型和適配器是否安裝了天線，是否由測試設備支持（即連接的測試設備的測試軟件是否支持其驅動程序）；轉盤還應由測試設備支持，并根據測試設備的尺寸確定轉盤的尺寸和承載能力，同時考慮轉盤的旋轉角度和定位精度；監控系統包括安裝在暗室內的攝像機和放置在控制室內的監視器。攝像機和監視器的數量可根據實際使用情況進行選擇。攝像機應選擇能夠在寬頻率范圍和高場強度下正常工作且不會產生射頻干擾信號的機型，并安裝在無射擊區域。

10.暗室性能測試和保修培訓

因?yàn)榘凳也粌H適用emc中的emi也可以用于測試ems輻射抗干擾試驗。因此，暗室的性能檢測應包括暗室屏蔽體完成后的屏蔽性能檢測、暗室完成后的現場衰減檢測和場均勻檢測。這些測試應根據合同要求和國際暗室建設驗收的相關標準進行。選擇知名的、經權威機構認可的測試機構。合同應包括暗室的保修和配套設備、零部件的保修和培訓。
