為什么要做電子設備？EMC電磁兼容測試，EMC如何做測試，從頭到尾都是硬件.PCB電子設計是工程師不可或缺的重要環節。據統計，世界上絕大多數國家IT.在成為合格的電子產品并在市場上流通之前，無線電和電信產品應進行電磁兼容EMC測試。EMC測試過程的目的是商品傳輸?shù)母蓴_信號是否在可接受范圍內，并確保您的產品和功能不會受到干擾信號的不利影響。

電磁兼容（EMC）那么重要，我們做產品EMC在項目測試中，需要做些什么？

一個完整的產品項目EMC測試包括以下流程：

EMC輻射發射試驗：干擾信號測量（EMI）根據電氣設備進行測試

EMC抗擾測試:測量商品對其他來源電磁干擾的敏感性

靜電放電（ESD）試驗：當兩個物體接觸時釋放靜電。ESD例子包括在衣物烘干機或雷電中烘干衣物后有時會感覺到靜電。

傳導抗擾測試:將電流引入被測系統的輸入輸出電纜

傳導發射試驗:根據電源線從電氣設備傳回電氣系統的射頻能量

頻射兼容性試驗：頻射是電磁輻射能量對通信的有效次數。我們提供的測試側重于在系統中運行的天線連接RF接收器/發射器子系統的正常運行不會導致從天線到天線的水平下降

今天我們將詳細解釋一下EMC輻射發射試驗.傳導發射試驗

EMC測試-輻射發射

定義：關鍵輻射發射試驗設備在正常工作時對外界的輻射干擾強度應根據客戶端的典型安裝要求進行布置，電纜應遵循規范規定的長度和型號；除36.201.1a除規定的設備外，其他設備和系統應基于GB4824（工業.科學和醫療（ISM）分類設備騷擾特征限值和測量方法).分類和測試。

類別：輻射發射的頻率為9kHz—18GHz

（1）9KHz—30MHz頻段

測量這個頻段的磁場H，當EUT小時，放在大磁環天線上（LLA）測量感應電流騷擾磁場；當EUT較大時，選擇遠天線法，用單小環在規定距離測量騷擾的磁場強度。

（2）30MHz—18GHz頻段

在這個頻段測量電場E：1GHz以下，即30MHz—1GHz需要設備的地方大致如下:選擇在寬闊的地方或半電波暗室，模擬半自由空間，00.8m高木桌，360度旋轉轉臺，測量距離360度.10m天線1-4m高可調性，天線垂直極化和水平極化試驗，寬帶天線.同軸線.50個騷擾檢測儀Ω配對傳輸系統，天線阻抗.同軸阻抗和影響探測器的輸入阻抗應相同。阻抗不匹配會引起反射，產生駐波，危及讀數的準確性。分辨騷擾探測器的特征，選擇準峰值或峰值測量。

1GHz之上，即1GHz—18GHz需要設備的地方大致如下:在全電波暗室中，模擬自由空間，接收天線設置在EUT高度統一，轉臺仍需360度旋轉，試驗間距為360度m，選擇小口徑固定天線，測量水平和垂直兩種情況，天線的最小距離應超過25cm，為了避免造成天線性能，選擇了大維護模式的頻譜分析儀和多數dB動態顯示，用于測量結果的強峰值或平均值標識(不需要準峰值)，峰值測量時選擇1MHz在均值測量中，分辨率帶寬和視頻帶寬仍選擇1MHz分辨率帶寬，但視頻帶寬應大大降低到10Hz，相當于增加了一個低通濾波器。

輻射發射-測試過程：

在距EUT(試驗設備)墻體3m處理天線和接收器，將天線核心調整到離地2m高度；首先關閉測試設備，測試環境噪聲水平；打開測試設備，調整接線方式(包括天線高度).天線的極化方向及其轉盤的視角)，選擇較大的輻射點；測試設備的不同作用，尋找較大的輻射方式；旋轉天線，分別測試水平和垂直輻射騷擾；以測試設備為核心移動天線，選擇盡可能多的測試點進行測量；選擇最大輻射水平作為測量結果；實驗可在寬闊場和半電波暗室進行；關閉設備。

EMC測試-傳導發射

傳導發射（ConductedEmission）測試，通稱CE，又稱傳導騷擾，是指系統根據信號電纜的內部電壓或電流.電源線或接地線傳輸成為其他軟件或設備干擾源的電磁現象。傳導和發射測試通常稱為騷擾電壓測試。只要有電源線，就會涉及到產品，包括許多直流電源產品。此外，在許多規范中，信號/控制線也需要傳輸和發射，這通常通過騷擾電壓或騷擾電流的限制（兩者之間存在相互關聯）來表示。

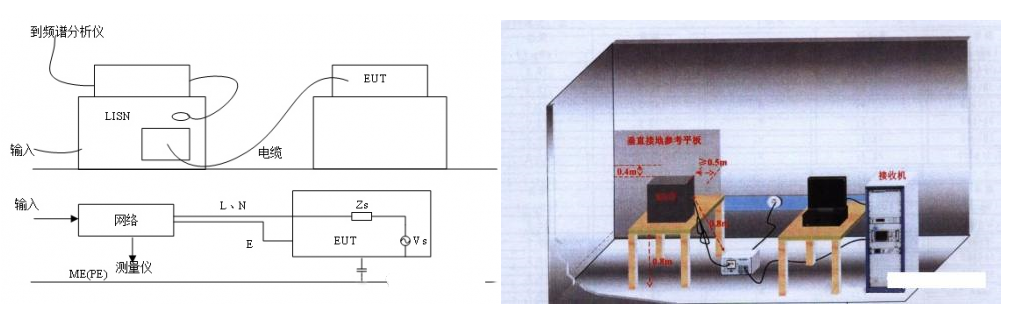

傳導發射-測試設備.流程：

EUT應放置間距路面80度~90cm在強試驗臺上，試驗臺表面為導電平面或非導電平面，鋪設金屬接地板，一般為EUT實際使用的環境.地址選擇導電或非導電試驗臺。例如，攜帶設備可以放置在非導電試驗臺上，安裝在船舶倉庫中的設備應在金屬導電試驗臺上進行測試。根據電源阻抗的穩定網絡，接收待測電源線。待測電纜可按標準放置，并鋪設不同長度。

臺型設備傳導發射實驗標準的實驗配置如下。

①超長電纜長電纜，折疊成30個~40cm的線束；

③EUT與LISN地面間距的投影距離為80cm；

④每個電纜和GND間的間隔在10cm以上；

⑤垂懸電纜端距GND為40cm以上，保證不會有過多的藕合空間。

立式設備實驗標準的實驗配置如下。

③EUT與GND要絕緣；

④每個電纜和GND間的間隔在10cm以上(這一點影響很大，因為電纜中的共模電流會有很大的變化)。、

傳導和發射實驗的目的是根據統一的標準（限值）和電子設備.電源線.評估和規范控制線或地線向外發射的傳導電磁騷擾水平。

電子設備的噪聲頻率低于30MHz時，關鍵影響聲頻段。對于這種低頻電磁波，電子設備的電纜不是波長(30)MHz的波長為10m），它對空氣的輻射效率很低。這樣，如果可以測量電纜上的感應噪聲電壓，則可以考慮該頻段的電磁噪聲影響水平。這種噪聲是傳導噪聲，就像中斷噪聲一樣.熨斗.洗地機.電飯煲的咔嗒聲。這里測得的影響噪聲只針對30的頻率MHz測試內的連續騷擾電壓。如下圖1.1所示，實驗設備用于輸入端口的傳導騷擾試驗，LISN線形阻抗穩定網絡，EUT為試驗設備，LOAD對于輸出端口的負載，下圖1.2顯示了在輸出端口進行傳導騷擾試驗的實驗設備。

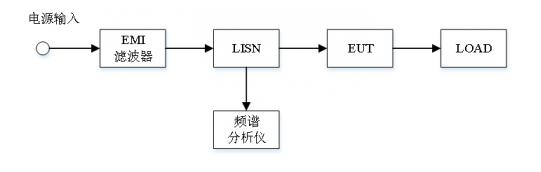

圖1.1 輸入端口進行傳導騷擾測試示意圖

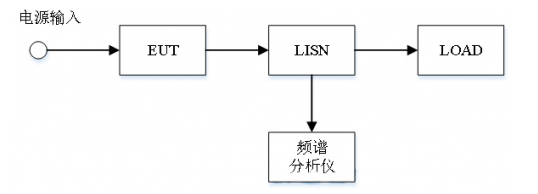

圖2.2 輸出端口進行傳導騷擾測試示意圖
