概述

在有電流流過的地方都會伴生磁場，為了檢查設備或系統在附近有工頻磁場的情況下，對磁場騷擾的抵抗能力。

工頻磁場的抗擾度試驗，它可用于評價處于工頻( 連續和短時) 磁場中的家用、商用和工業用電氣和電子設備的性能，尤其適合于計算機監視器、電度表等一類對磁場敏感設備的磁場抗擾度試驗。

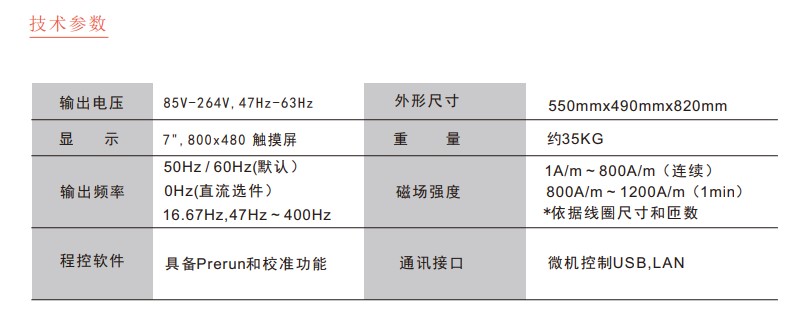

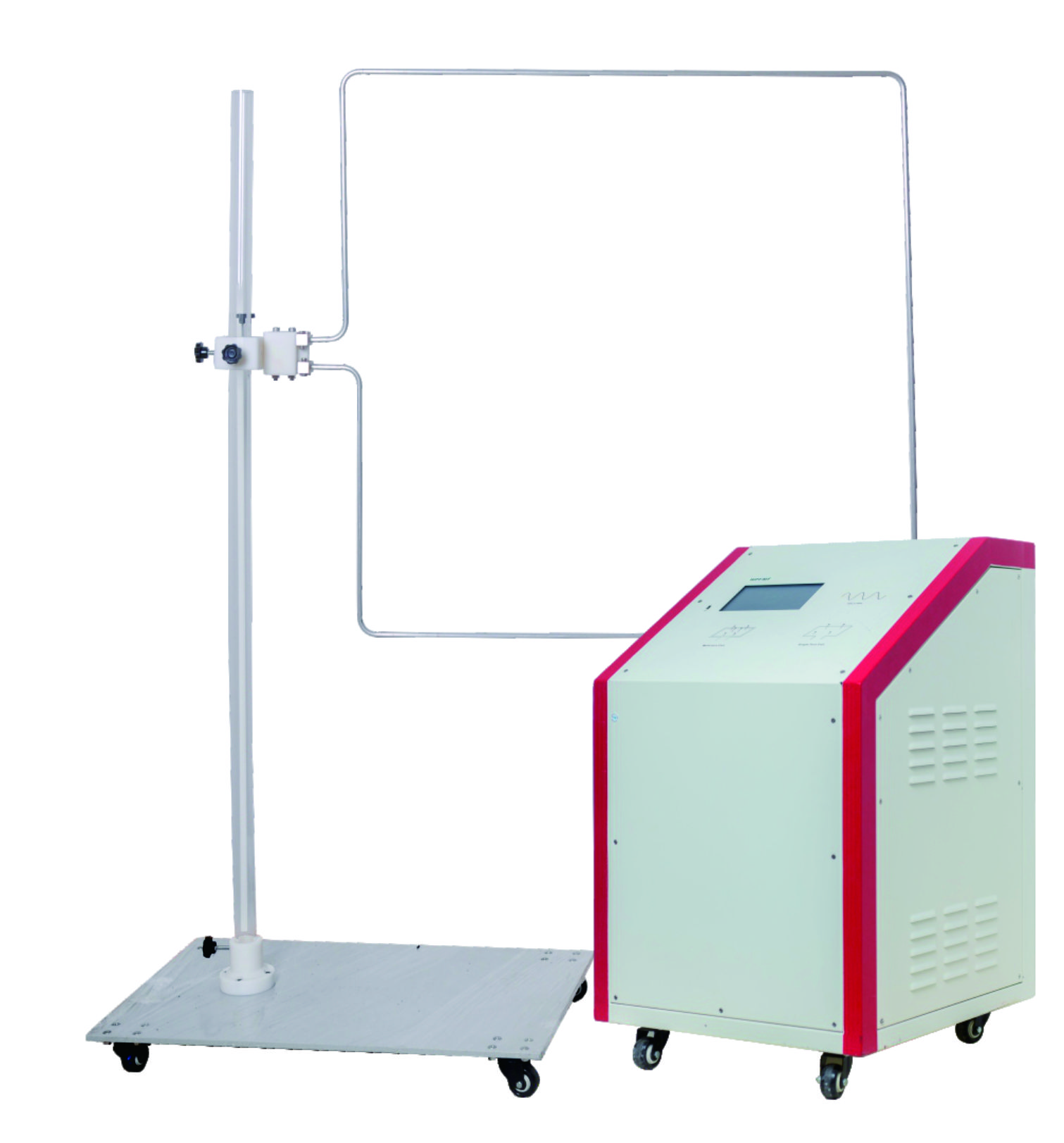

HMFG 系列性能優異可靠，外形美觀，完全滿足IEC和GB標準，內置脈沖電流發生器， 滿足脈沖磁場測試要求，達到國際一流水平。采用7” TFT 彩色觸摸屏，操作界面簡潔，方便。USB，Ethernet和IEEE 488通訊接口可選，實現遠程微機控制。

產品特點

• 7英寸觸摸彩屏，

• 簡潔大方的UI，利于操作

• 可編輯單個的試驗程序和多個程序的組合

• 兼容各類磁場天線，

• 磁場強度：1A/m ~ 1200A/m 最大可到2.2T

適用標準

IEC/EN 61000-4-8,GB/T 17626.8 工頻磁場

測試儀器：

試驗儀器包括一個用以產生磁場的感應線圈；一臺用以供給感應線圈電流的工頻電源。

感應線圈：

感應線圈有三種形式：①方形單獨感應線圈，標準的邊長尺寸為 1m 見方，用于試驗小型設備，場強允差在 3dB 以內的可容試品體積為 0.6m×0.6m×0.5m（h）。②方形雙感應線圈，亦稱霍爾姆茲線圈，標準的邊長尺寸為 1m，兩個并聯線圈之間的距離是 0.8m。采用雙線圈的場強均勻度將好于 3dB。如保持與單線圈同等均勻度時，試品體即可達到 0.6m×0.6m×1m（h）。③對大型柜式設備，線圈應根據試品尺寸和場地不同極化方向來制造。為保證場的均勻度，線圈到試品外殼的最小距離在水平和垂直方向分別為 0.2m和 0.3m。

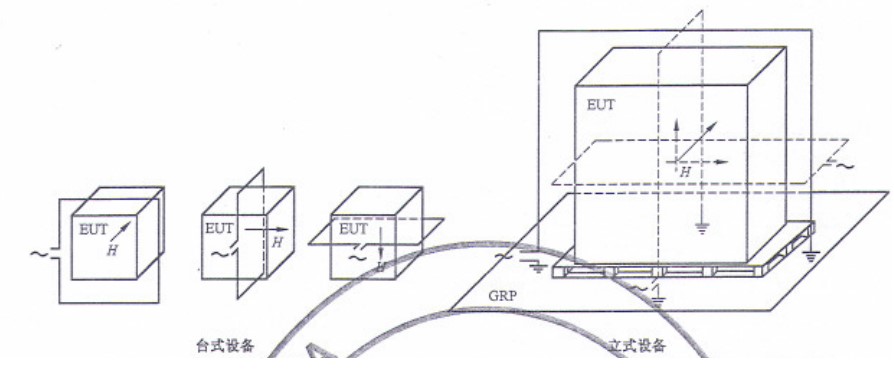

測試圖

工頻勵磁電源：

工頻勵磁電源由接到電網的電壓調整器和一臺降壓變壓器組成，變壓器為線圈和控制電路供電，以滿足不同試驗要求：①對連續試驗，輸出電流為 1～100A；②對短持續時間試驗，輸出電流為 300～1000A。時間的可設定范圍為 1～3 秒。

試驗配置

試驗的基本配置包括參考接地板、感應線圈與電流發生器。參考接地板是 0.25mm 以上的銅板或鋁板；如采用其他金屬薄板（非鐵磁性物質），其最小厚度為 0.65mm。參考接地板的最小尺寸為 1m×1m；最終尺寸決定于EUT大小。參考接地板與試驗室的安全地接在一起。試品應放在參考接地板上，其間用 0.1m 厚的絕緣物墊起。試品外殼通過試品本身的接地端子與參考接地板連接。試品應使用制造商推薦的電纜（包括電源、控制及信號源的連接電纜）。若沒有推薦，應采用一種適合于EUT設備信號的無屏蔽電纜。所有電纜應有 1m 的長度暴露在磁場中。如果采用濾波器，則應接在離試品 1m 遠的電纜處；濾波器應與參考接地板相連。試驗用電流發生器應放在離線圈不超過 3m 遠的地方，其一端與參考接地板相連。感應線圈應放置在距試驗室墻壁和其他磁性物質至少 1m 遠的地方。感應線圈在做水平極化試驗時，參考接地板可作為線圈的底邊而成為線圈的一部分。

測試

試驗室的背景電磁場至少應比試驗等級低 20dB，否則試驗在法拉第籠內進行。

采用浸入法對試品進行試驗，為測試試品暴露在不同極化方向磁場中的抗干擾性能，應使感應線圈分別旋轉 90°后作同樣試驗。

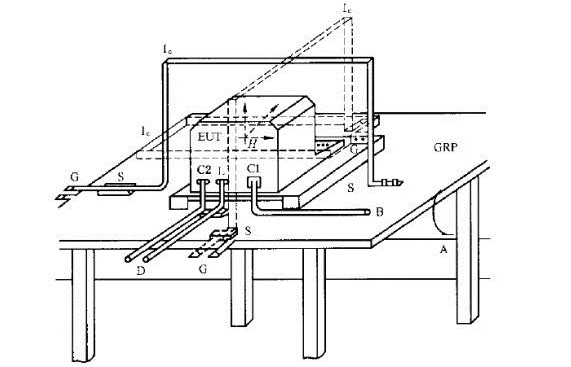

桌面測試設備：

GRP-接地平面；A-安全接地；S-絕緣支座；EUT-受試設備；lC-感應線圈；E-接地端子；

C1-供電回路；C2-信號回路；L-通信線路；B-至電源；D-至信號源、模擬器；G-至試驗發生器

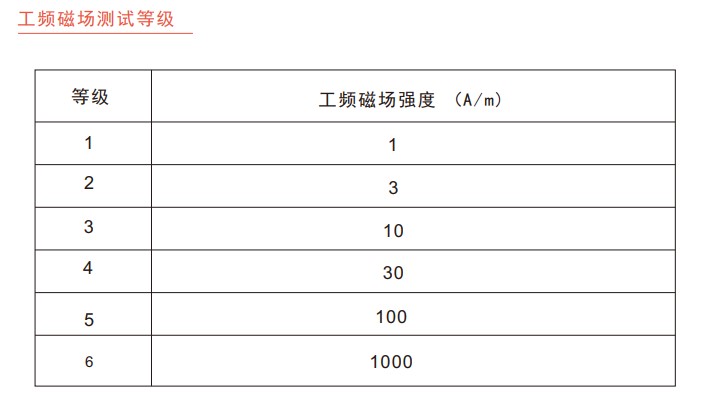

實驗等級

其中：

1 級：有電子束敏感裝置使用的環境。

2 級：保護良好的環境。周圍不存在像電力變壓器這類可產生漏磁通的電氣設備；也不受高壓母線影響的區域。遠離接地保護裝置、工業區和高壓變電所的住宅、辦公室和醫院保護區等地方是這類環境的代表。

3 級：受保護的環境。周圍有可能產生漏磁通或磁場的電氣設備或電纜；在靠近保護接地系統的地方；附近（幾百米內）有高壓、中壓母線的場合。商業區、控制樓、非重工業區及高壓變電所的計算機房可作為這類環境的代表。

4 級：典型的工業環境。旁邊有電力線經過；保護接地系統的接地點；在可能產生漏磁通的大功率電氣設備的旁邊；在相對距離為幾十米的地方有高壓或中壓母線經過。重工業廠礦、發電廠及高壓變電所的控制室可作為這類環境的代表。

5 級：嚴酷的工業環境。旁邊有載流達到數十千安培電流的線路通過；近旁有保護接地系統，或在大功率電氣設備的旁邊。重工業廠礦的開關站、中壓開關站及電廠可作為這類環境的代表。

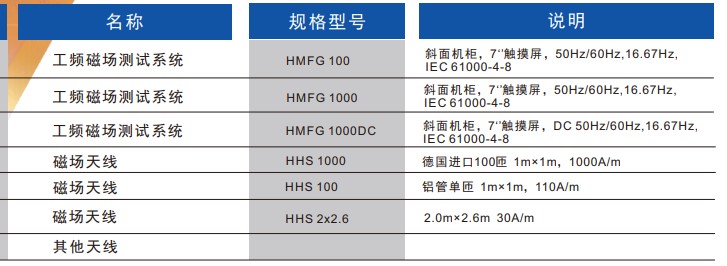

選型
