從EMC電磁兼容測試的定義可知，要產品實現電磁兼容，則必須抑制它的無用電磁發射，使它不產生對環境構成不能承受的電磁干擾；同時要求產品自身具備一定的抗干擾能力，也即在規定的電磁環境下正常工作。實施EMC設計技術的全部任務就在于實現上述目標。換句話說，凡是能夠?qū)崿F(xiàn)上述目標的設計技術都屬于EMC技術的內容。接地、搭建技術，布局、布線技術，屏蔽技術，濾波技術是EMC設計的基本設計技術?？臻g隔離技術，時間隔離技術也是重要的設計技術?？臻g隔離技術，如電纜布線、設備布局、屏蔽措施、仰角使用等；時間隔離技術，如時間閉鎖、時序控制等。

       本文給大家主要介紹接地、搭接技術、布局、布線技術、屏蔽技術、濾波技術等基本設計技術原理。同時介紹與航天器EMC設計密切相關的靜電放電防護技術。

接地、搭接技術

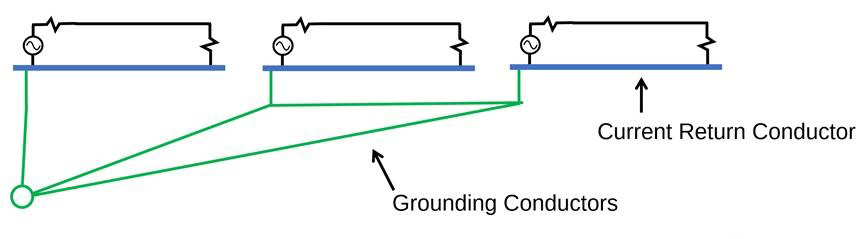

       1、接地的基本概念

       理想的接地板應是零電位、零阻抗的物理實體。它是信號電平的參考點，對于任何不需要的電流應該是無壓降。也就是說，良好的“地”就其電位與電路中任何功能電位相比較，可以忽略不計。

       通用電子設施、電子系統、電子設備接地是指借助埋入地下的金屬棒、金屬管或其他金屬結構組成的接地網絡實現與大地的電氣連接，從而達到為雷擊放電電流提供通路的目的，以保護建筑物、人員和設備的安全。需要接大地的電子設施、系統、地面設備對接地電阻有具體要求。

       電子系統與設備的接地為電源和信號電流提供一條低阻抗回路，達到故障保護的目的；接地也為上述設施、系統、設備產生的靜電電荷提供泄露途徑，重要的是為電路或系統提供一個等位面，作為統一的零電位參考基準。這個等位面也起到保護作用和抑制噪聲的作用。習慣上接地分為安全接地子系統、屏蔽接地子系統、機殼接地子系統和信號接地子系統。

 2、搭接的基本概念

       搭接是指在兩金屬物體之間建立一條供電流流動的低阻抗通路。工程上是靠機械、化學方法，使金屬物體間實現結構固定。

       為保證在長期使用中保持良好的連接通路，工程上常常要求定量測量搭接電阻值。搭接具體目的不一樣，對搭接電阻值的要求也不一樣。

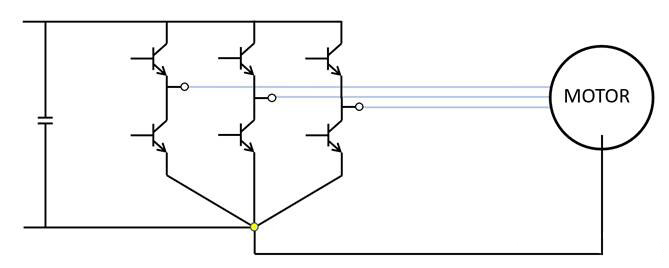

       3、公共阻抗干擾。是指地電流在公共地線阻抗上形成的干擾

       4、地環路干擾。是指在不對稱饋電的信號電路中，地線本身可能構成環路，地線與其他線路也可能形成環路，當環路受某交變電磁場影響產生感應電動勢。這種感應電動勢有可能迭加到傳輸信號上形成干擾。
