概述

電快速脈沖群是由于電網中電機、電子機械開關或繼電器觸點等的開關或吸合而引起的現象，在工業測量或控制設備中經常會使用到這些控制單元。另外，使用公共供電系統的通常是日光燈鎮流器，或一些小功率電器，這些電器都是電感負荷的， 在開關時就會產生干擾。電快速瞬變現象會引起微處理器發生故障或重置，不能進行正常操作。因此為了檢驗電子電氣設備在遭遇到此種情況時的抗干擾性能，需要在產品研制階段模擬出這種故障現象以評估產品的可靠性。HEFT系列抗擾度測試系統結合了單一測試系統優點,提供5kV和7kV兩個等級測試電壓，內置單相耦合去耦網絡，具有IEC模式、連續模式、真實和隨機模式，適合標準測試和研發階段使用。

電快速瞬變脈沖群 EFT/B（Electrical Fast Transient/Burst）是指數量有限且清晰可辨的脈沖序列或持續時間有限的振蕩，脈沖群中的單個脈沖有特定的重復周期、電壓幅值，上升時間，脈寬。

群脈沖一般發生在電網中眾多機械開關在切換過程（切斷感性負載、繼電器觸點彈跳等）時所產生的干擾。這類干擾的特點是：成群出現的窄脈沖、脈沖的重復頻率較高（kHz-MHz）、上升沿陡峭（ns級）、單個脈沖的持續時間短暫（10-100ns級）、幅度達到kV級。成群出現的窄脈沖可對半導體器件的結電容充電，當能量累計到一定程度后會引起線路或設備的出錯。

脈沖群持續時間為15ms，其脈沖群間隔為300ms，單脈沖寬度為50ns±30%，脈沖幅度2KV，脈沖上升沿5ns±30%，脈沖重復率為2.5KHz±20%。正、負脈沖群干擾時間為1分鐘。

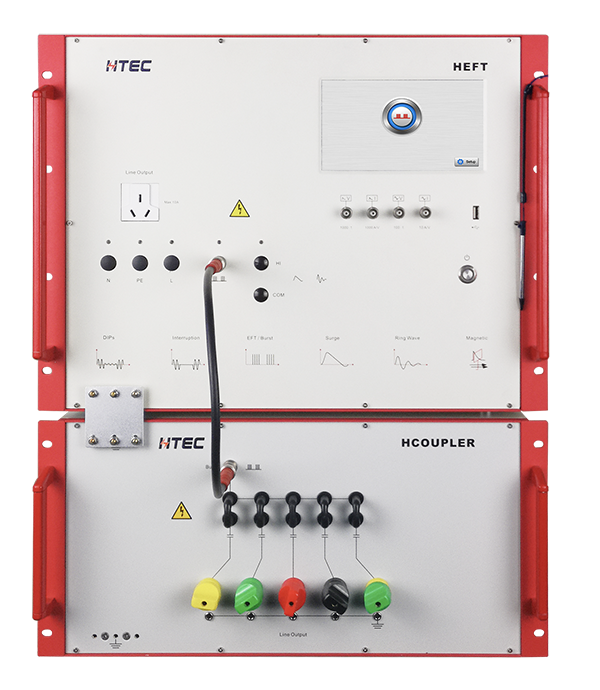

HEFT電快速脈沖群系列主機配置7英寸觸摸彩屏，帶自動測試程序，IEC標準快速程序設定，提供USB接口和LAN網口，實現PC遠程控制。豐富的選配件，包括耦合去耦網絡（電流可達200A）、容性耦合夾、Burst校準套件等。

產品特點

7英寸觸摸彩屏，測試等級±5kV和±7kV 、內置單相耦合去耦網絡，外擴三相網絡(200A)、多種脈沖群模式          （IEC標準/連續模式/隨機模式)、可編輯單個試驗程序和多個程序的組合

適用標準

IEC/ 61000-4-4                IEC/EN 61000-6-1              GB/T 17626.4

IEC/EN 61850-3               IEC/EN 61000-6-2              IEC/EN 61326

群脈沖EFT/Burst：

             *出廠默認5kHz，100kHz；1Hz-1MHz需要附加選件

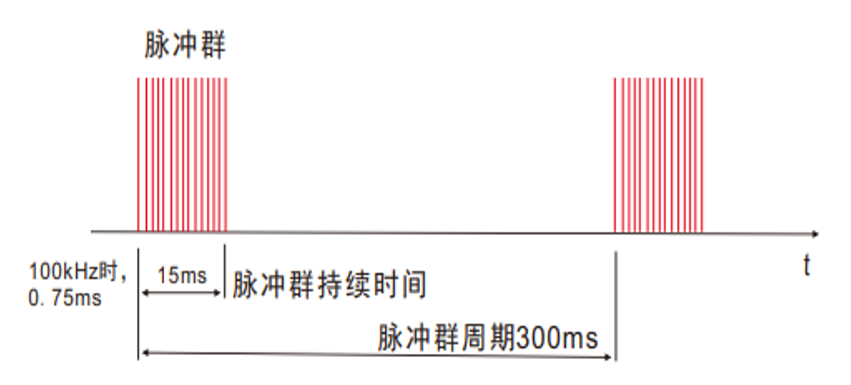

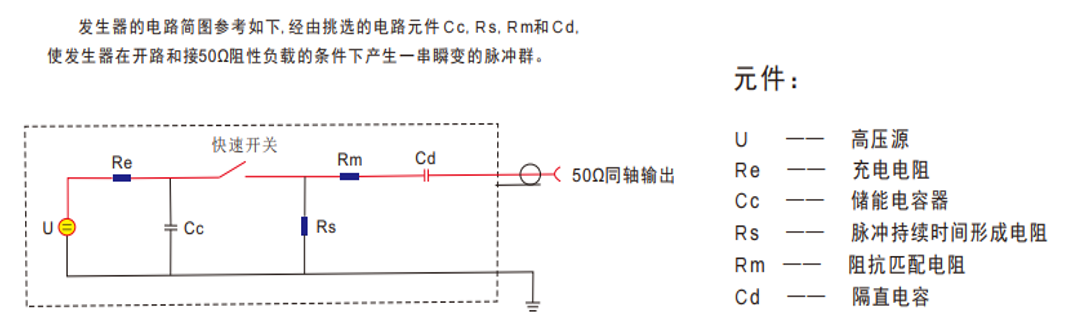

脈沖群發生器原理圖：

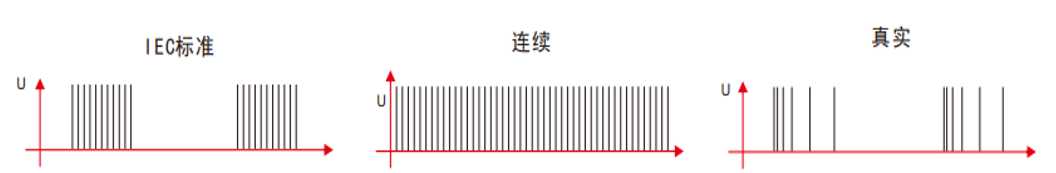

脈沖群模式：

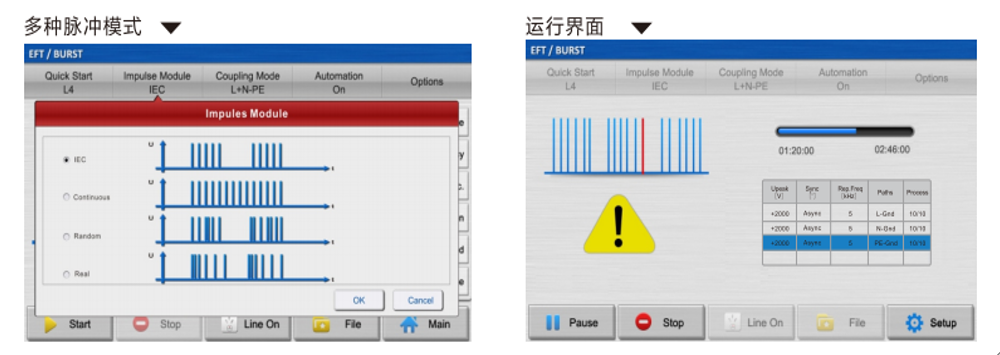

軟件運行界面：

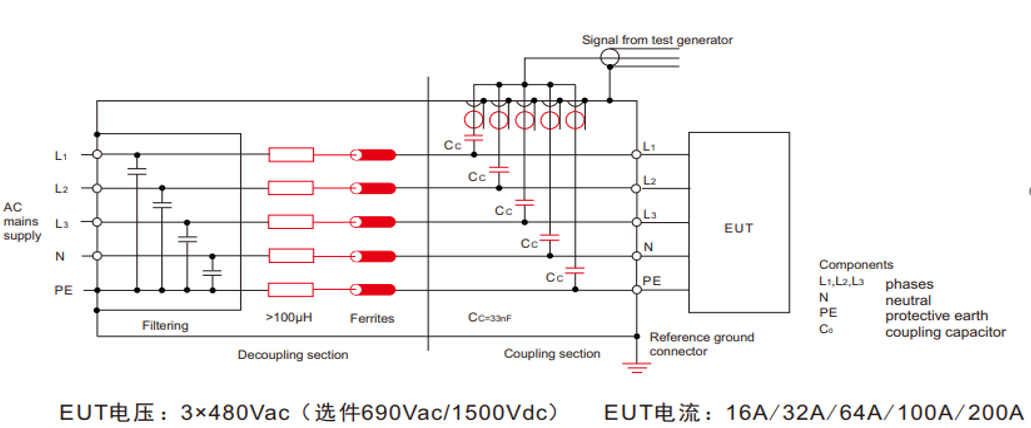

三相耦合去耦網絡：

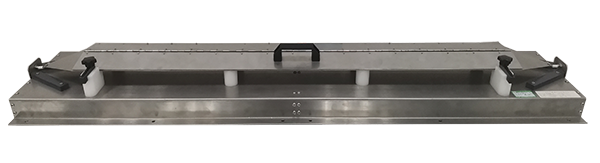

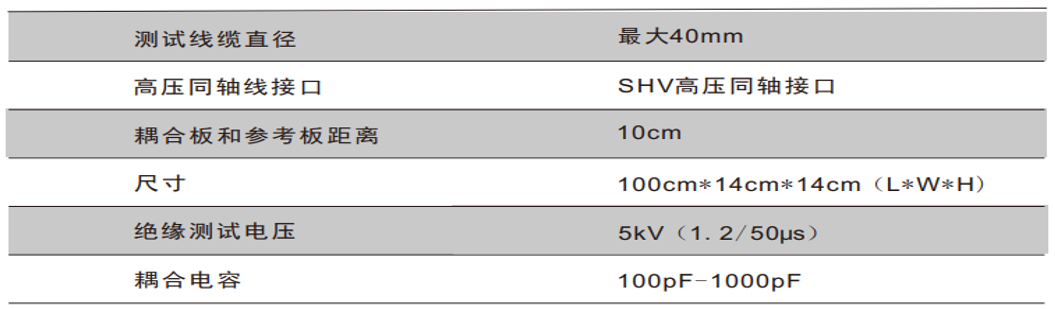

容性耦合夾:

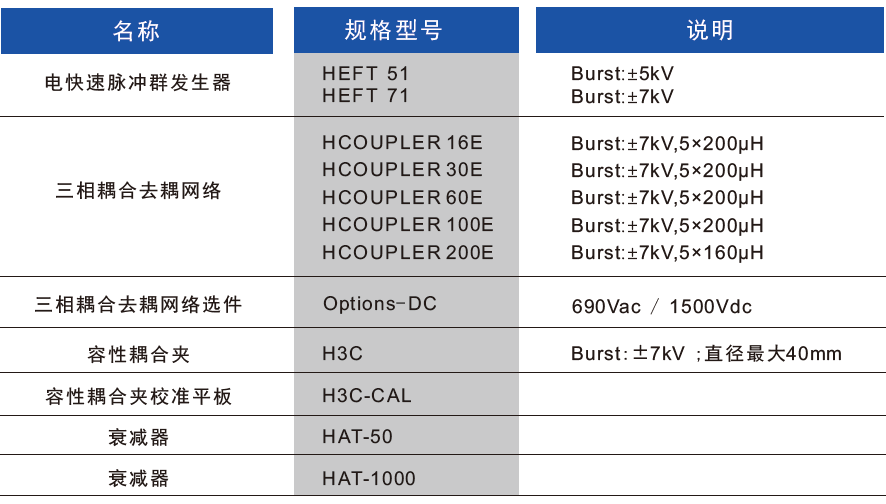

選配：
