概述

振鈴波抗擾度發生器HRWS是專門模擬電網高能量振蕩的測試設備，這種振鈴波通常是電網中大負載接入和斷開時誘發的。HRWS系列振鈴波模擬器內置單相耦合去耦網絡，最大電流16A，外置三相耦合去耦網絡，最大電流200A。

HRWS系列主機自帶7英寸的觸摸屏微機程控，通過USB接口支持在線固件升級，用戶也可以用PC實現遠程控制（LAN通信）。

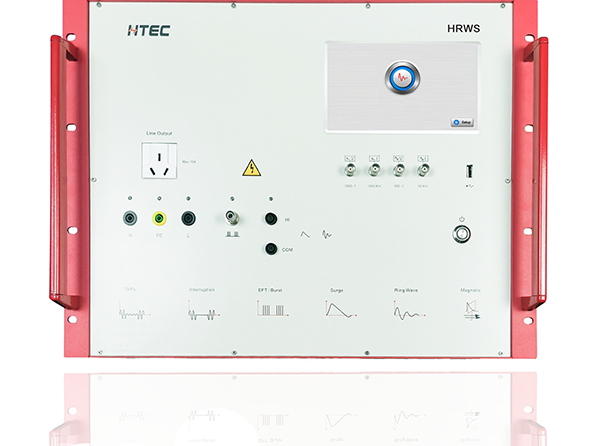

HRWS 正面圖

產品特點:

◆7英寸觸摸彩屏，簡潔大方的UI，利于操作

◆7.0kV/10.0kV最大輸出電壓

◆峰值電壓和峰值電流檢測

◆單相16A＆三相32/64/100/200A的CDN可選，全自動控制

◆外部擴展直流故障電源和電壓變化測試模塊EUT

◆高品質進口元器件，產品體積小＆重量輕

◆可編輯單個的試驗程序和多個程序的組合

◆波形：0.5μs/100kHz

◆阻抗：12 Ω & 30 Ω

◆數據線端口耦合去耦網絡，滿足IEC和ANSI標準

◆全兼容、認證級抗擾度測試系統

適用標準:

◆IEC/EN 61000-4-12

◆GB/T 17626.12

◆ANSI/IEEE C37.90

◆ANSI/IEEE C62.41

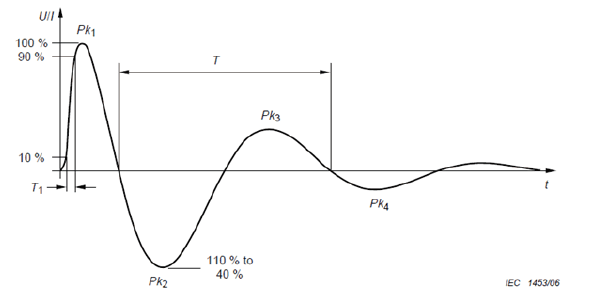

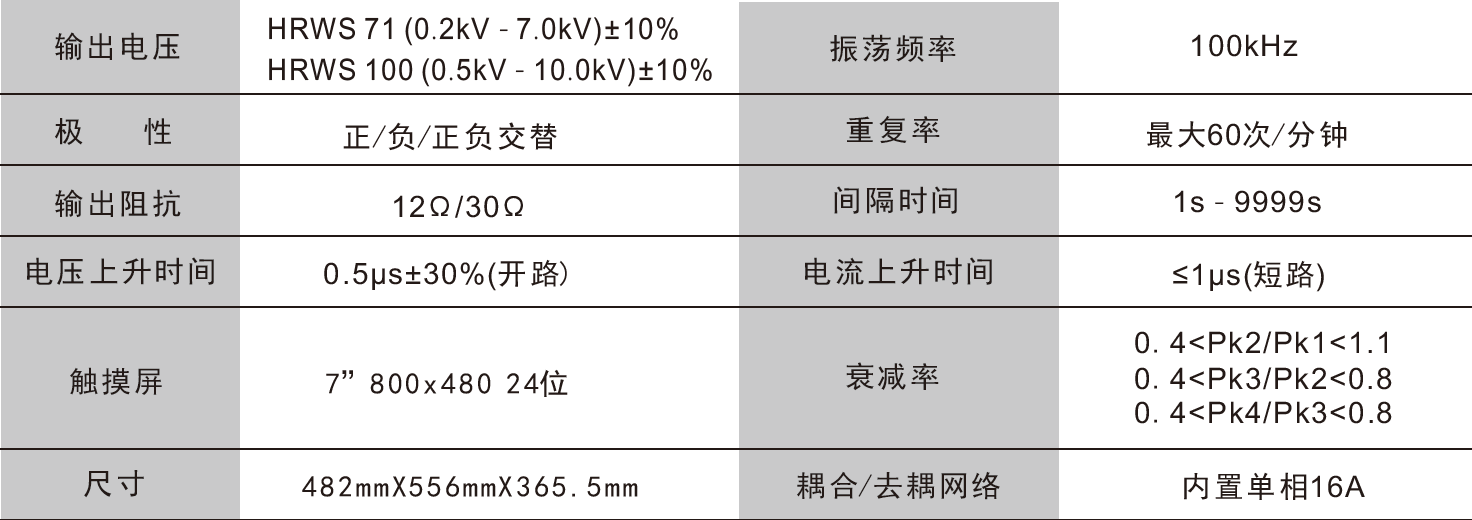

技術參數：

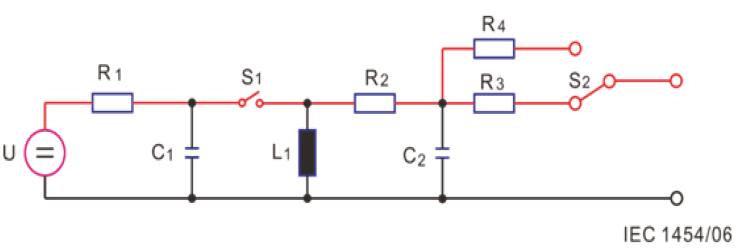

振鈴波發生器原理圖：

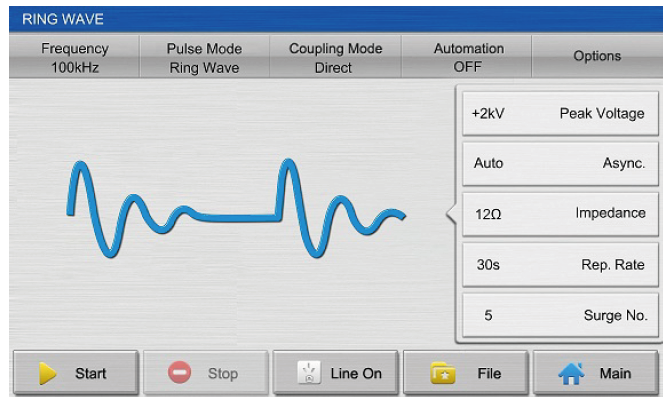

軟件運行界面：

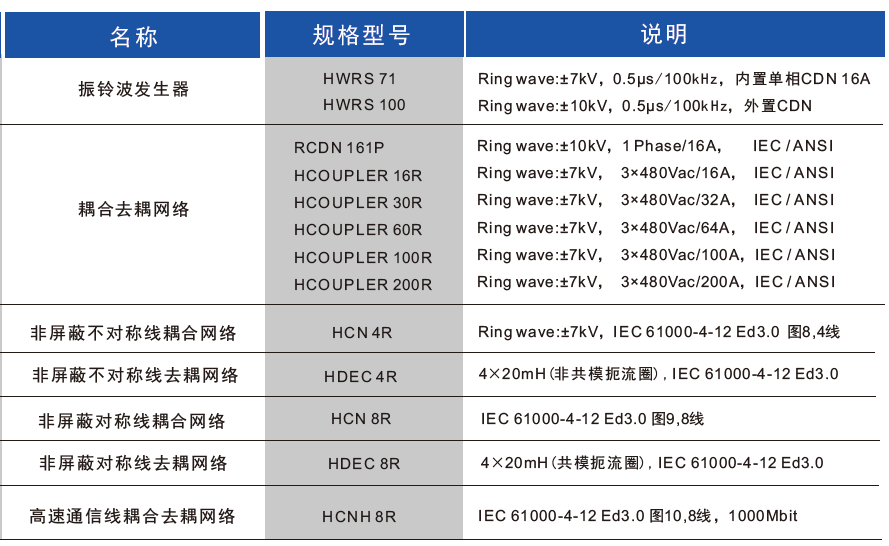

選型及配件：
