電子儀器對電磁干擾的抑制是產品電磁兼容性設計的重要組成部分。這里的電磁兼容性是指設備或系統能夠在其電磁環境中正常工作的能力，而不會對環境中的任何東西構成難以忍受的電磁干擾。近年來，電磁兼容性(EMC)設計已逐漸成為國際和國內技術熱點，產品的電磁兼容性已成為衡量產品質量的重要因素。國家技術監督局和有關部委正在積極規劃在中國實施電器和電子產品的電磁兼容性認證。因此，研究和討論電子儀器對抑制電磁干擾非常重要。

1.產生電磁干擾

電磁干擾的產生必須同時有三個因素：干擾源、耦合路徑和敏感接收器。

1.1干擾源

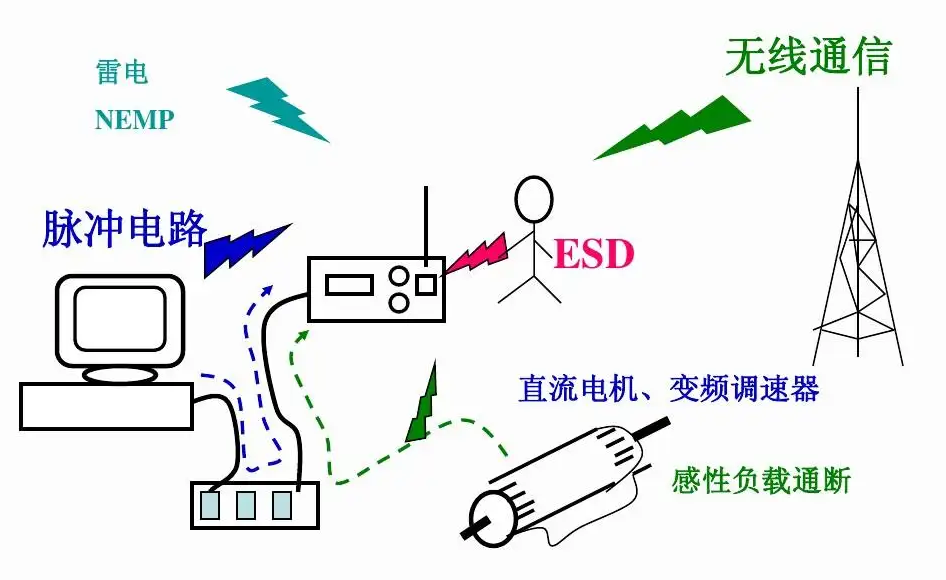

在電子儀器和控制系統中，既有來自儀器或系統內部的電磁干擾，也有來自外部的電磁干擾源。

在電子儀器和控制系統中，由于電壓和電流的突變、元件的安裝位置、接線阻抗、振蕩電路的相互連接、元件或電路的耦合等，會產生電磁干擾。

雷電、無線電雷達、導航系統、廣播電視系統、瞬態開關、換向裝置、氣體火花放電器、電暈放電、接觸電位器、正弦波信號源、電磁脈沖等。在電子儀表和控制系統外。

1.2干擾敏感接收器

干擾敏感接收器是指電磁干擾危害的對象。電磁干擾的危害是指電磁干擾的影響，使設備、設備本身的性能、特性有輕微、嚴重或破壞性的損害或損害，電磁干擾的危害因儀器的敏感性而不同。輕度干擾降低了儀器的性能，嚴重的干擾使儀器或控制系統無法工作，甚至損壞。例如，當人們觀看電視時，由于電磁干擾的影響，電視屏幕的圖像抖動、扭曲、變形和雪花；當人們聽收音機時，由于電磁干擾的影響，收音機發出嘰嘰喳喳的聲音，收音機無法正常收音；由于點火系統的干擾，車載收發機在運行過程中無法收發；在工業生產中，由于電磁干擾的影響，數控機床的程序會出錯，產品無法正常加工；在計算機控制的流水線生產中，由于電磁干擾的影響，會擾亂計算機的生產程序，嚴重損壞機器或設備；在醫療方面，由于電磁干擾的影響，腦電圖、心電圖、核磁共振儀器等都會被誤珍，導致醫療事故。上面列出的大量示例表明，在干擾的情況下，必須有干擾敏感接收器才能對干擾源造成傷害。如果沒有干擾敏感接收器，就沒有干擾危害。

抑制電磁干擾的方法：

在電子儀器和控制系統的電磁兼容性設計中，需要研究和分析設備可能產生干擾的部分、可能傳輸干擾的路徑和可能接收干擾的敏感元件，并采用有針對性的方法抑制電磁干擾。

電磁干擾的抑制方法主要有三種：濾波、屏蔽和接地。

2.1濾波

濾波器可以抑制電磁的傳導干擾。敏感的電子設備通過電源線、電話線、控制線、信號線等傳導電磁干擾信號。低通濾波器通常用于傳導干擾，可以有效抑制。然而，在電磁兼容性設計中，必須考慮濾波器的特性：頻率特性、阻抗特性、額定電壓和電壓損失、額定電流、漏電電流、絕緣電阻、溫度、可靠性、外部尺寸等。低通濾波器通常采用無源集中參數元件濾波器和同軸吸收濾波器。無源集中參數元件濾波器采用電感線圈和電容器，形成電容式、電感式、π型、T型、L型、C型濾波器，可有效抑制低頻、中頻電磁干擾，抑制頻率可達300MHz。同軸吸收濾波器將吸收介質填充在電源進出線磨損的鋼管中，如鐵氧體材料，或在電源線上傳遞磁珠，從而將瞬間能量轉化為抑制熱能。

2.2接地

在設備或設備中，接地是為了使設備或設備本身產生的干擾電流通過接地線流入地球，這通常用于抑制傳導干擾。理想的接地體是一個具有零電位和零阻抗的物理實體。作為每個相關電路中所有信號電平的參考點，任何不必要的電流都不會通過它產生電壓降。這個理想的接地實體實際上是相似的。

2.3屏蔽

屏蔽用于減少電磁場的外部或內部滲透，通常用于隔離和衰減輻射干擾。根據其原理，屏蔽可分為靜電屏蔽、電磁屏蔽和磁性屏蔽。靜電屏蔽的作用是消除兩個電路之間分布電容耦合引起的電磁干擾。屏蔽體由低電阻金屬材料制成，屏蔽體必須接地。電磁屏蔽的作用是防止高頻電磁場的干擾。屏蔽體由低電阻金屬材料制成，屏蔽金屬用于吸收和反射電磁場，從而達到屏蔽的目的。磁性屏蔽的作用是防止低頻磁場的干擾。屏蔽體采用高導率、高飽和度的磁性材料來吸收或失去電磁場，從而達到屏蔽的目的。

電磁干擾的影響與距離密切相關。離干擾源越近，干擾場越強，影響越大。在電子儀器中，電子元件的布局往往受到體積的限制。低電阻金屬材料或磁性材料通常用于制造封閉體，以隔離保護間距不足的元件或零件，以減少或防止靜電或電磁干擾。

3結束語

對于不同的設備，對其電磁兼容性的要求有相應的標準。在設計電子儀器時，應對不同的干擾源采取相應的干擾抑制措施，使設備本身的性能在電磁環境中正常工作，不會對周圍事物造成電磁干擾。
